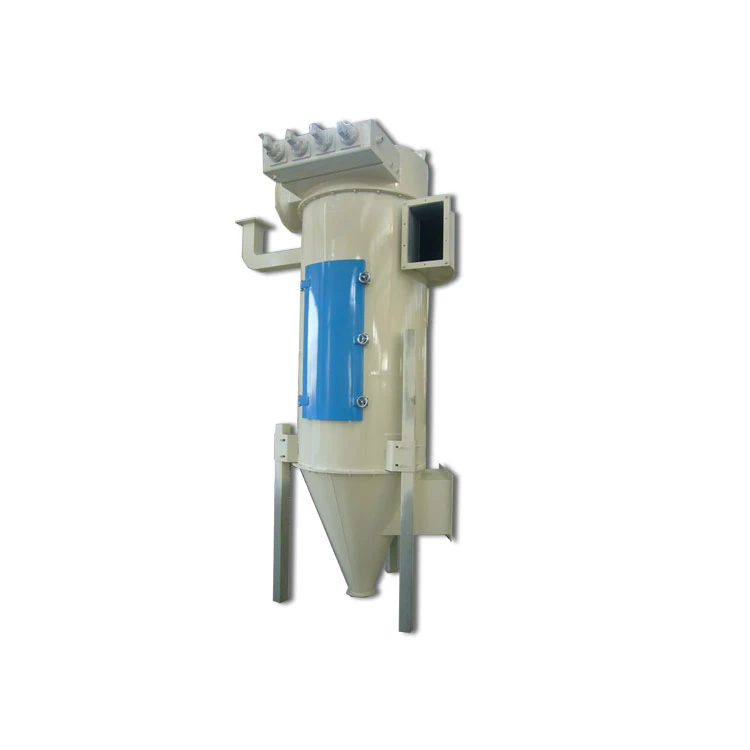

TBLMY Toz Toplayıcı

Toz toplayıcı sistem

TBLMY Yüksek basınçlı jet filtresi toz toplayıcı

Özellikler: Düz filtreleme zarfları, kompakt yapısı ve küçük ayak izi ile.

Uygulama: Taşıma ekipmanında toz toplama.

Çalışma hava basıncı: 0.2-0.4 MPa

Filtreleme alanı (isteğe bağlı): 5,6m², 10,5m², 17,5m², 25,2m², 36,4m², 53.2m², 75,6m², 109,2m².

Uygulama ve uyarlanabilirlik

TBLMy Jet Filtre Toz Toplayıcı, güvenilir performans, yüksek verimli toz toplama, düşük deşarj konsantrasyonu, kolay kullanım ve bakım özelliklerine sahip torba tipi, düşük basınçlı ters hava jeti, impuls tozu toplayıcıya aittir. Tahıl ve yem işleme, makine, metalurji, yapı malzemeleri ve çimento endüstrilerinde toz kontrolü ve pnömatik taşıma veya aspirasyon kanalı toplamada toz temizleme veya geri dönüşüm ve filtreleme için geçerlidir.

Özellik

Bu ürün bir siklon toz toplayıcı özelliğine sahiptir. Toz içeren hava kutuya teğetsel olarak girer ve döner ile ayrılır; büyük boyutlu toz öncelikle yerleşir, küçük boyutlu toz, manşonun hizmet ömrünü iyileştirmek için bir filtreleme manşonundan süzilir;

Bez manşon için patent teknolojisi ile üretilen hızlı montaj ve sökme mekanizması, çalışma ortamını ve iş verimliliğini artırmak için geçerlidir;

TDFD Tipi solenoid valf kolayca monte ve sökme için benimsenmiştir ve bunun için bir solenoid valf aynı anda birkaç kollu püskürtülür;

TKZM Tip impuls kontrol cihazı, iyi ayarlanabilirlik, doğruluk ve istikrarlı performans ile çok devreli regülasyonun gerçekleştirilebilmesi için benimsenmiştir.

Düz taban ile toz boşaltma mekanizmasını optimize etmek için konik alt ve düz alt toz boşaltma mekanizmaları vardır.

Solenoid vananın giriş voltajı: DC 24 V, akım: 0.8 A ~ 1A, çalışma ortamı: -10 ° C ~ 50 ° C, bağıl nem ≤85% çalışma ortamı: temiz hava, hava kaynağının çalışma basıncı: 0.5 MPa ~ 0.7Mpa.

Hava kilidi çalışma voltajı AC 380 (%1±5) V olacaktır ve malzeme fiber safsızlıkları ve büyük katı maddelerle karıştırılmamalıdır.

Toz giderme için hava kaynağı basıncı 0,5 MPa ~ 0,7MPa olmalıdır, özel durumda kullanılırsa, basınç 0,5MPa'dan daha düşük olabilir;

Toz toplayıcı direnci: P<>

Toz toplayıcının verimliliği: η≥99.5%;

Filtreleme hava hızı: ≤4 (m/dk);

Filtreleme manşon özellikleri: Φ140×1600, Φ140×2000, Φ140×2400 (mm)

Ana bileşenlerin çalışma prensibi ve özellikleri

Üst kutu

Üst kutu, filtrelenmiş temiz hava toplamak için bir bileşendir, üstte bir hava çıkışı ile tamamlanır ve içinde bir hava jeti cihazı içerir. Üst kutunun üst kapağını açarken, hava jeti cihazı kontrol edilebilir ve değiştirilebilir (normalde gereksizdir).

Orta kutu

Orta kutu, gelen toz içeren havayı filtrelemek ve ayrıca büyük toz parçacıklarını yerleştirmek için bir bileşendir; üst kısım üst kutuya, alt kutu alt kutuya bağlanır ve içinde bir filtreleme manşonu cihazı vardır. Kutunun üzerinde filtreleme manşonlarını incelemek ve değiştirmek için açılabilen bir muayene kapısı vardır.

Alt kutu (düz alt —— alt kutu, konik alt ——bunker)

Alt kutu tozu boşaltmak için bir bileşendir ve içinde bir toz boşaltma cihazı ile donatılmıştır. Alt kısım, hava kilidine bağlı bir toz çıkışına sahiptir. Alt kutunun yan tarafında bir rögar vardır ve toz boşaltma cihazını incelemek ve açarken yağlama yağı eklemek için kullanılır. Toz, tozun yerçekimi vasıtasıyla konik bir sığınaktan boşaltılır, böylece toz konik yüzey boyunca toplanabilir ve boşaltılabilir.

Teknik parametreler
